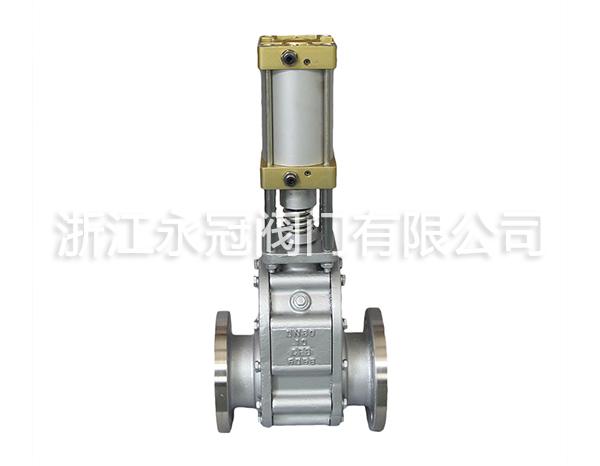

氣動出料閥專為氣力除灰系統設計，具有啟閉動作可靠、啟動負荷小；本閥料口全流通無阻擋物有吹堵裝置,不容易積灰。耐磨性強、阻力小、卡灰及結灰現象少；安裝檢修方便、使用壽命長、密封性能好等特點。獨te的設計理念在于閥門動作時閥板對閥座密封面產生自研磨，拋光作用，使它在惡劣工況的使用過程中能不斷提高耐磨性和密封性。
氣動出料閥采用結構陶瓷做密封件，耐沖刷、耐磨性好。撐開式雙閘板密封結構，閥門關閉時雙向密封；根據不同工況可設置吹掃口、灰渣漏斗，適用于干灰系統、渣漿等介質的輸送系統中；積灰少，無卡澀，維護簡單，使用壽命長。
出料閥特點：
氣動出料閥為氣動雙閘板閥，關閉后任何方向全部密封。閥體采用WCB精密鑄鋼件，閥板與閥座間密合面采用耐磨硬質合金材料或耐磨陶瓷，表面光滑，硬度可達60~70HRC。密封填料采用V型耐磨耐高溫氟橡膠密封組件。
氣動出料閥主要零部件材料：
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 閥體 | WCB | 6 | 中閥體 | A105 |
2 | 閥座 | 結構陶瓷 | 7 | 填料 | 柔性石墨 |
3 | 閥板 | WCB+結構陶瓷 | 8 | 填料壓蓋 | WCB |
4 | 閥板座 | WCB | 9 | 支柱 | 25# |
5 | 螺母 | 25# | 10 | 氣動裝置 | 成品件 |
不銹鋼氣動出料閥應用規范：
設計與制造 | GB/T 12224 | |
連接端尺寸 | 結構長度 | 廠商標準 |
法蘭尺寸 | JB/T 79.1 | |
檢驗與試驗 | GB/T 9092 | |
材料 | 碳鋼 | 12GB/T 229 |
不銹鋼 | Gb/T 12230 | |
標志 | Gb/T 12220 | |
供貨 | Gb/T 12252 | |
不銹鋼主要外形和連接尺寸：
DN | PN(Mpa) | L | D | D1 | C | H | n-d |
40 | 1.0 | 120 | 150 | 110 | 16 | 450 | 4-m16 |
50 | 120 | 165 | 125 | 16 | 510 | 4-m16 | |
65 | 120 | 180 | 145 | 18 | 580 | 4-m16 | |
80 | 120 | 195 | 160 | 20 | 610 | 8-m16 | |
100 | 120 | 215 | 180 | 20 | 670 | 8-m16 | |
125 | 160 | 250 | 210 | 22 | 780 | 8-m16 | |
150 | 160 | 285 | 240 | 24 | 850 | 8-m20 | |
175 | 160 | 315 | 270 | 26 | 950 | 8-m20 | |
200 | 160 | 340 | 295 | 26 | 1050 | 8-m20 | |
225 | 160 | 370 | 325 | 30 | 1100 | 8-m20 | |
250 | 200 | 395 | 350 | 30 | 1190 | 12-m20 | |
300 | 200 | 450 | 400 | 30 | 1350 | 12-m20 |
